Часть А: Н а р у ж н о е о б о р у д о в а н и е и к у з о в н ы е э л е м е н т ы

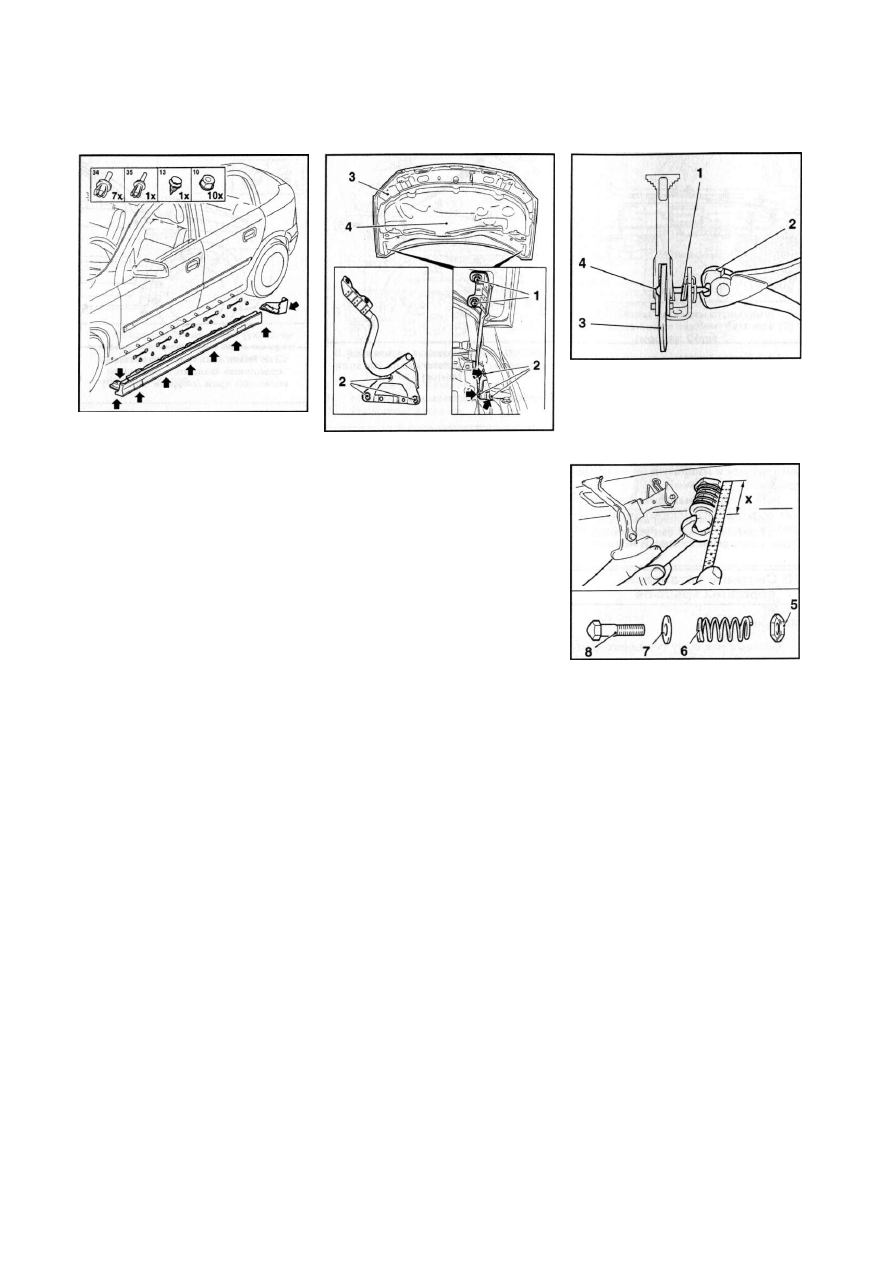

12.2 Снятие нижней наружной наклад-

ки порогов и з а д н е й к р ы ш к и швеллера

(на и л л ю с т р а ц и и показана другая

модель Opel) - с т р е л к а м и указаны

места установки распорных заклепок

ны, при необходимости снимите дер-

жатели накладки с крепежными гай-

ками

(см. иллюстрацию 12.2).

4 Установка выполняется в обратном

порядке.

13 Снятие, установка и

регулировка капота

Замечание:

Ниже приводится описа-

ние процедуры снятия/установки и ре-

гулировки капота на примере модели

Corsa. На моделях Meriva данные про-

цедуры выполняются аналогично.

Снятие

1 Откройте капот.

2 Обведите маркером положение пе-

тель на капоте для последующей уста-

новки.

3 Попросите ассистента поддержать

капот. Выверните 4 крепежных болта

(по 2 с каждой стороны)

(см. сопр.

иллюстрацию), снимите капот и отло-

жите его в сторону. Снимите нижнюю

накладку капота (при соответствующей

комплектации).
4 При необходимости снимите пет-

ли с кузова, вывернув по 3 крепежных

винта с каждой стороны

(см. иллюс-

трацию 13.3). Замечание: Для это-

го потребуется предварительно снять

решетку обтекателя (см. Раздел 6), а

на моделях Corsa еще и электромотор

привода стеклоочистителей (см. Гла-

ву 12).

Установка
5 Установка производится в порядке,

обратном порядку снятия. Если снима-

лись петли, смажьте винты их крепле-

13.3 Болты (1) крепления капота (3) к

петлям

2 Винты крепления петли к кузову

4 Внутренняя накладка

ния фиксирующим компаундом (напри-

мер, Loctite 243). При помощи ассис-

тента установите капот, выровняв пе-

тельные планки относительно нанесен-

ных в процессе демонтажа меток, за-

тем заверните вручную крепежные бол-

ты. Не забудьте установить нижнюю

накладку капота (если снималась).
6 Закройте капот, выровняйте его в

кузовном проеме и отрегулируйте за-

зоры (см. ниже).

7 По окончанию регулировки затяни-

те болты с требуемым усилием.

Регулировка з а з о р о в капота

8 Ослабьте болты крепления капота

(если перед этим не производилось его

снятие).

9 Закройте капот и удостоверьтесь,

что зазоры его сопряжений с правым

и левым крыльями (см. Спецификации)

являются одинаковыми, при необходи-

мости произвести соответствующую

корректировку, затем затяните болты

крепления капота с требуемым усили-

ем.

10 Снимите решетку обтекателя (см.

Раздел 6). На моделях Corsa сними-

те электромотор привода стеклоочис-

тителей, выверните 7 крепежных бол-

тов и снимите крышку монтажного бло-

ка реле кузовной электроники, установ-

ленного под обтекателем (см. Главу

12).

11 Ослабьте болты крепления петель

к кузову и выставите высоту стороны

капота путем смещения петель на не-

обходимую величину.

12 Путем вращения двух демпферных

упоров, установленных на планке дер-

жателя замка капота, отрегулируйте

высоту передней кромки последнего.

13.15 Схема крепления страховочного

к р ю к а з а м к а капота

1 Пружина

2 Клещи

3 Крюк

4 Расклепанный осевой палец

13.16 Регулировка высоты п о л о ж е н и я

з а щ е л к и з а м к а капота

5

Контргайка

6 Пружина

7 Шайба

8 Защелка

X = 40 + 45 мм

Капот отрегулирован правильно, если

в закрытом положении его кромки со-

впадают по высоте с кромками при-

легающих элементов кузова. Затяните

крепежные винты петель с требуемым

усилием.

13 Установите и отрегулируйте защел-

ку замка капота (см. ниже). Закройте

капот и еще раз проверьте его поло-

жение и легкость открывания/закрыва-

ния, при необходимости повторите ре-

гулировку.

14 Установите решетку обтекателя и

другие снимавшиеся компоненты.

Установка страховочного к р ю к а

и з а щ е л к и з а м к а капота

Замечание:

При установке нового ка-

пота крюк и шпиндель должны быть

переустановлены со старого или по-

купаются отдельно.

15 Установите страховочный крюк с

пружиной и расклепанным осевым

пальцем на капот, при этом сделайте

Глава 11 К у з о в

281

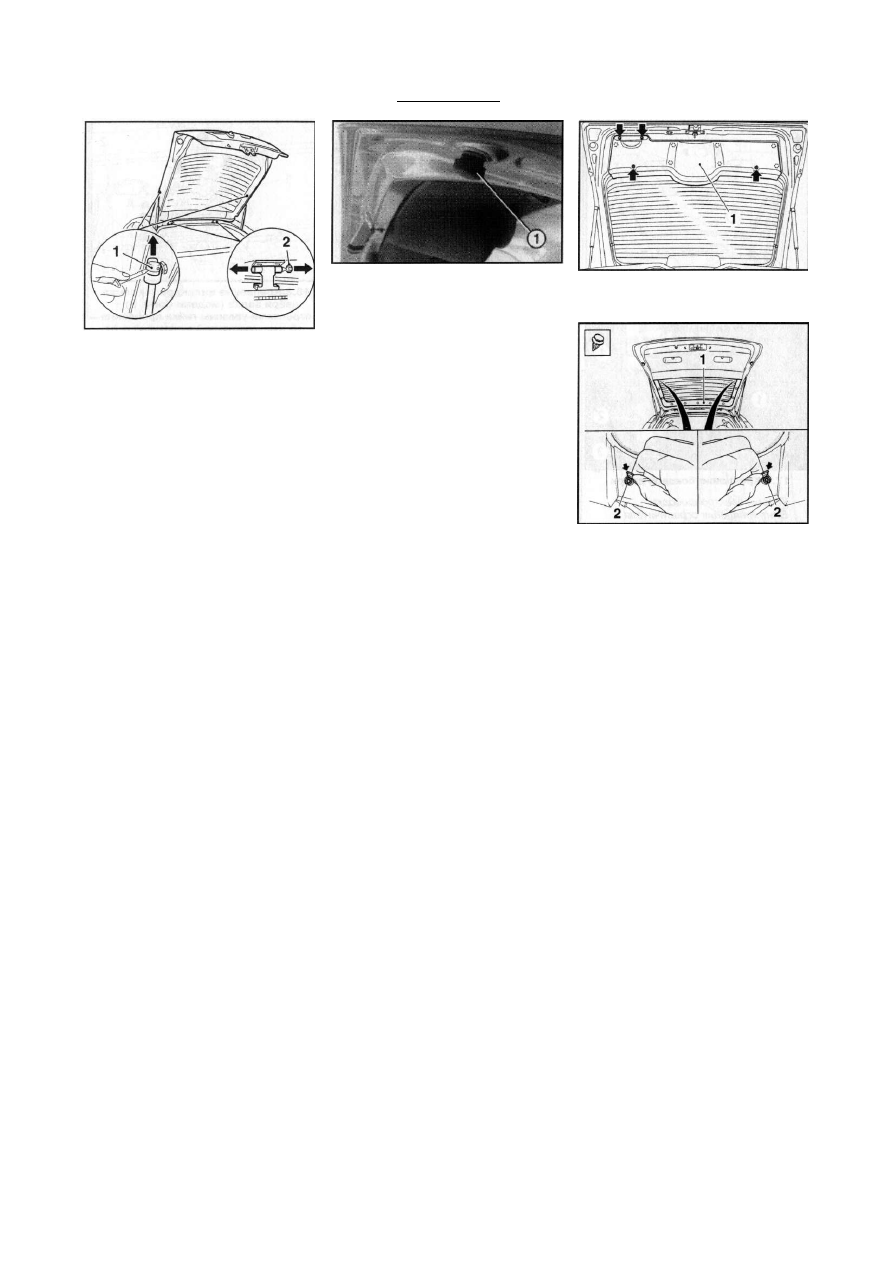

14.5 Крепление д в е р и з а д к а

7 Стопорная скоба газонаполненной

стойки

2 Фиксатор оси дверной петли

клещами засечку на конце заклепки и

расширьте ее

(см. сопр. иллюстра-

цию).

16 Закрепите на капот защелку замка

в сборе

(см. сопр. иллюстрацию) и

отрегулируйте размер «X», который не

должен выходить за пределы диапазо-

на 40 + 45 мм. Размер «X» измеряется

от поверхности капота до края шайбы.

Затем, удерживая защелку замка гаеч-

ным ключом, затяните гайку с усилием

22 Нм.

17 По окончании регулировки смажь-

те цапфу замка универсальной смаз-

кой.

14 Снятие, установка и

регулировка двери задка

(модели Corsa C/Meriva)

Снятие и у с т а н о в к а

1 Отсоедините провод от отрицатель-

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 Снимите обивку двери задка (см.

Раздел 15).

3 Рассоедините разъемы электро-

проводки стеклоочистителя, обогрева-

теля заднего стекла, стоп-сигнала вер-

хнего уровня и замка двери задка, при

необходимости отсоедините шланг

омывателя заднего стекла.

4 Выдавите резиновую направляю-

щую втулку и вытяните жгут электро-

проводки из двери задка. Замечание:

Для облегчения последующего монта-

жа закрепите на конце провода шнур,

который после вытягивания проводов

останется в двери задка.
5 Немного приподнимите небольшой

отверткой стопорные скобы

(см. сопр.

иллюстрацию) и отсоедините пооче-

редно газонаполненные упоры от вер-

хних сферических опор двери задка -

потребуется помощь ассистента для

поддерживания крышки.

6 Снимите фиксаторы

(см. иллюст-

рацию 14.5), используя молоток и оп-

равку, выбейте осевые пальцы петель

и при помощи ассистента снимите

дверь задка.
7 Установка производится в порядке,

обратном порядку снятия. После уста-

новки осевых пальцев дверных петель

необходимо закрыть дверь задка и про-

извести регулировку (см. ниже)

Регулировка

8 Выверните винты крепления скобы

замка на нижней кромке рамы двери

задка и снимите скобу.

9 При необходимости снимите обив-

ку в верхней части задних стоек авто-

мобиля (С или D - в зависимости от

модели).

10 Осторожно высвободите заднюю

кромку потолочной обивки из держа-

телей и ослабьте винты крепления

дверных петель.

11 Закройте дверь задка и проверьте

равномерность зазора между прилега-

ющими кузовными элементами (см.

Спецификации). Дверь задка отрегули-

рована правильно, если в закрытом

положении по всему периметру име-

ется равномерный зазор, а дверь рас-

положена заподлицо с окружающими

кузовными поверхностями.

12 При необходимости регулировка

зазоров производится смещением две-

ри задка в соответствующем направ-

лении.

13 Для регулировки глубины посадки

двери задка в дверном проеме необ-

ходимо установить демпферы

(см.

сопр. иллюстрацию) с обеих сторон

так, чтобы дверь задка в закрытом по-

ложении свободно прилегала к ним.

Замечание:

Для облегчения регули-

ровки нанесите на демпферы тестооб-

разную массу - по отпечатку на массе

установите, правильно ли прилегает

дверь.

14 Затяните болты крепления дверных

петель с требуемым усилием (см. Спе-

цификации).

15 Установите на место скобу замка

двери задка и заверните болты ее

крепления вручную. Осторожно закрой-

15.2 Снятие о б и в к и (1) д в е р и з а д к а

(модели Corsa С) - с т р е л к а м и у к а з а н ы

винты крепления

15.4 К р е п л е н и е н а к л а д к и (1) о к о н н о й

р а м ы д в е р и з а д к а (модели Meriva)

2 Крепежные винты

те дверь задка: скоба замка займет

нужное положение. Откройте дверь и

затяните болты крепления скобы с тре-

буемым усилием.

16 Несколько раз закройте и открой-

те дверь задка и удостоверьтесь в пра-

вильности ее регулировки и исправ-

ности функционирования замка, при

необходимости повторите регулиров-

ку.

15 Снятие и установка

обивки двери задка

М о д е л и Corsa С

1 Откройте дверь задка.

2 Выверните 4 крепежных винта, вве-

дите пластмассовый клин (например,

Hazet 799-3) под обивку двери, ото-

жмите 7 фиксаторов

(см. сопр. ил-

люстрацию) и снимите обивку с две-

ри задка.

3 Установка производится в порядке,

обратном порядку снятия. Замените

все поврежденные фиксаторы новыми.

М о д е л и Meriva

4 Откройте дверь задка, удалите 2

декоративные заглушки на концах на-

кладки оконной рамы и выверните рас-

положенные под ними крепежные вин-

ты

(см. сопр. иллюстрацию).

5 При помощи пластмассового кли-

14.13 Регулировочный р е з и н о в ы й

д е м п ф е р (1) д в е р и з а д к а

2 8 2

Часть А: Н а р у ж н о е о б о р у д о в а н и е и к у з о в н ы е э л е м е н т ы

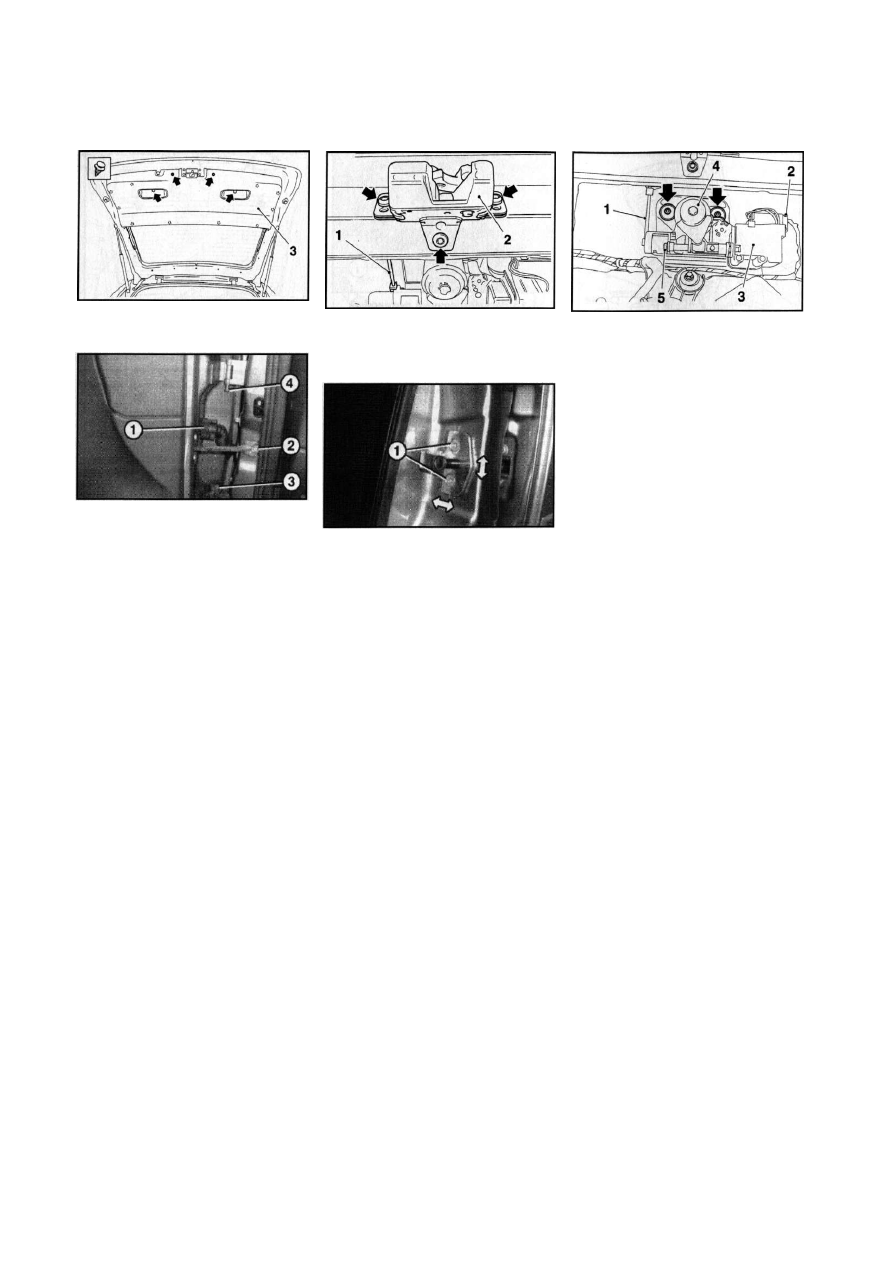

15.6 Крепление н и ж н е й о б и в к и (3)

д в е р и задка (модели Meriva) -

с т р е л к а м и у к а з а н ы к р е п е ж н ы е винты

17.2 Крепление б о к о в о й д в е р и

1 Разъем электропроводки

2 Винт крепления ограничителя

3 Резиновый колпачок

4 Ось крепления петли

на отожмите 10 фиксаторов накладки

оконной рамы

(см. иллюстрацию

15.4) и снимите ее с двери задка.

Замечание:

Если накладку рамы сни-

мать не требуется, данный пункт выпол-

нять не надо.

6 Выверните 4 крепежных винта, вве-

дите под обивку двери задка пластмас-

совый клин (например Hazet 799-3),

поочередно отожмите 12 фиксаторов

и отделите обивку

(см. сопр. иллюс-

трацию).
7 Установка производится в порядке,

обратном порядку снятия.

16 Снятие и установка замка

двери задка

1 Снимите обивку двери задка (см.

Раздел 15).

2 Отсоедините от замка тягу, вывер-

ните 3 винта и снимите корпус защел-

ки замка с двери задка

(см. сопр.

иллюстрацию).
3 Отпустите 2 гайки

(см. сопр. ил-

люстрацию) и снимите наружную руч-

ку двери задка. Отсоедините тягу от

корпуса цилиндра замка.

4 Отсоедините провод от отрицатель-

ной клеммы аккумуляторной батареи

(см. Главу 5).

5 Рассоедините разъем электропро-

водки и снимите и снимите электро-

мотор привода единого замка вместе

с корпусом цилиндра замка с двери

задка

(см. сопр. иллюстрацию 16.3).

6 Отпустите 2 гайки, снимите стопор-

16.2 Винты (указаны стрелками)

крепления корпуса з а щ е л к и з а м к а (2)

д в е р и з а д к а (модели Corsa С)

1 Тяга

17.6 Винты (1) крепления с к о б ы з а м к а

боковой д в е р и

ную скобу приводной штанги и отсое-

дините электромотор от корпуса ци-

линдра замка.

7 Установка производится в порядке,

обратном порядку снятия. После уста-

новки проверьте исправность функци-

онирования запорного механизма при

открытой двери задка.

17 Снятие, установка и

регулировка боковых

дверей

Замечание:

В данном разделе приво-

дится описание процедуры снятия/ус-

тановки/регулировки на примере пере-

дней боковой двери. Соответствующие

операции для задних дверей произво-

дятся в аналогичной манере.

Снятие и установка

1 Отсоедините провод от отрицатель-

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 Откройте дверь и рассоедините

разъем электропроводки

(см. сопр.

иллюстрацию), повернув его против

часовой стрелки.

3 Выверните крепежный винт и отсо-

едините ограничитель хода двери от ку-

зовной стоики

(см. иллюстрацию

17.2).

4 Снимите резиновые колпачки с

дверных петель сверху и снизу

(см.

иллюстрацию 17.2). Попросите ас-

систента придержать дверь и при по-

мощи специального инструмента

Hazet-1970 или металлической оправ-

16.3 Крепление ц и л и н д р а (4) з а м к а

д в е р и з а д к а (модели Corsa С) -

с т р е л к а м и у к а з а н ы г а й к и к р е п л е н и я

н а р у ж н о й ручки

1 Тяга

2 Разъем электропроводки

3 Электромотор

5 Стопорная скоба

ки выбейте оси дверных петель. Сни-

мите дверь. Замечание:

Удары сле-

дует наносить по той стороне оси, ко-

торая была закрыта резиновым колпач-

ком.
5 Установка производится в порядке,

обратном порядку снятия. Перед уста-

новкой смажьте оси крепления двери

специальной смазкой. После установ-

ки двери произведите соответствую-

щую регулировку (см. ниже).

Регулировка

6 Снимите скобу замка

(см. сопр.

иллюстрацию).

7 Закройте дверь и проверьте зазор

между прилегающими кузовными эле-

ментами (см. Спецификации). Дверь

задка отрегулирована правильно, если

в закрытом положении по всему пери-

метру имеется равномерный зазор, а

дверь расположена заподлицо с окру-

жающими кузовными поверхностями.

Передняя кромка задней двери может

находиться глубже задней кромки пе-

редней двери не более чем на 1 мм.
8 При необходимости отрегулируйте

дверь. Для чего ослабьте винты креп-

ления дверных петель к кузову. Вырав-

нивание двери в кузовном проеме вы-

полняется путем смещения/подгибания

дверных петель. Эта операция требует

определенного опыта, поэтому рекомен-

дуется доверить ее выполнение специ-

алисту. Для подгибания петель исполь-

зуется специальный инструмент, напри-

мер, Hazet-1931 и Hazet-1973-Х.
9 Установите на место скобу замка

боковой двери и заверните ее крепеж-

ные болты вручную. Осторожно, соблю-

дая выставленные зазоры, закройте

боковую дверь, при этом скоба замка

займет нужное положение. Осторожно

откройте дверь и затяните винты креп-

ления скобы с требуемым усилием.

10 Несколько раз закройте и откройте

дверь, проверьте ее положение и лег-

Глава 11 К у з о в

2 8 3

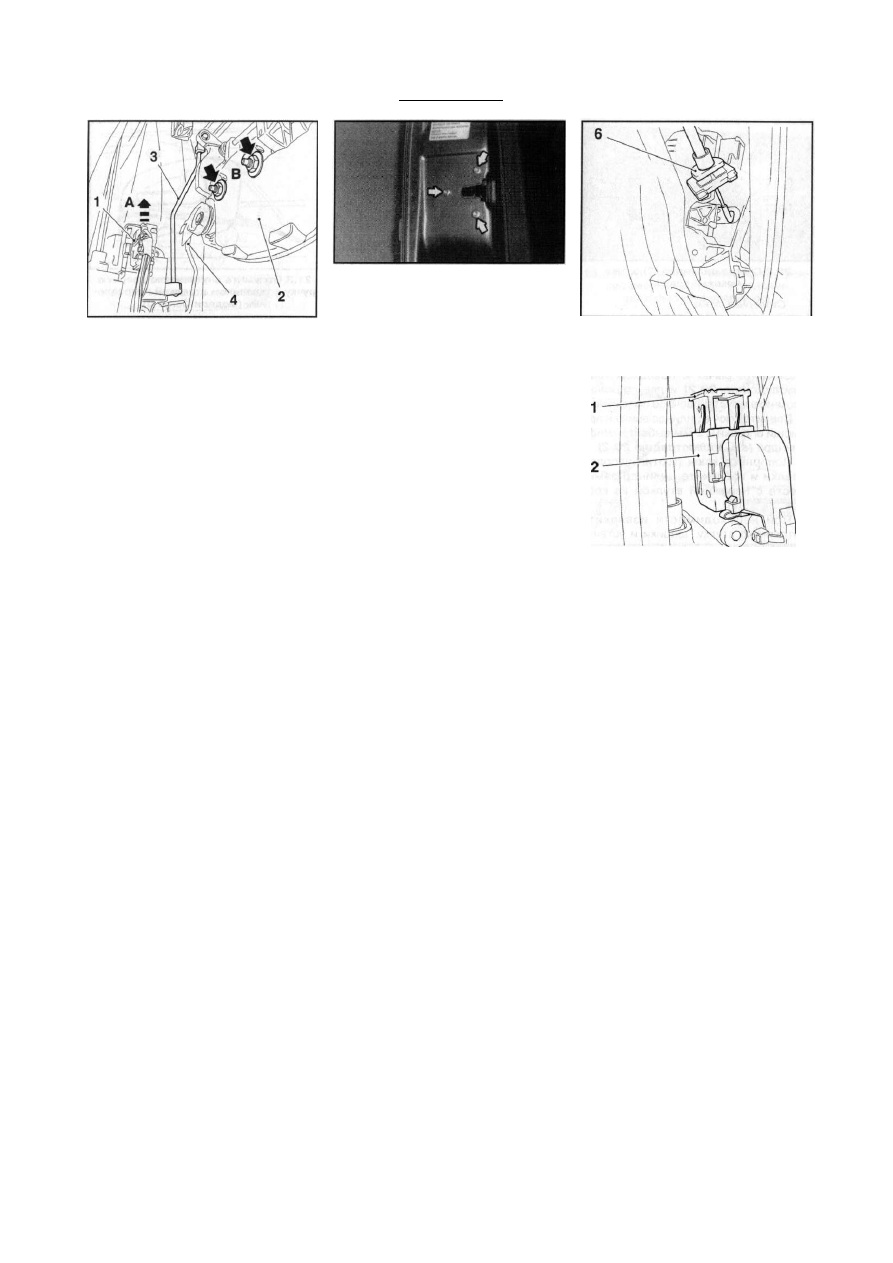

18.6 Гайки (указаны с т р е л к а м и В)

крепления установочной чаши (2)

н а р у ж н о й д в е р н о й ручки (модели

Corsa) - стрелка А у к а з ы в а е т направ-

ление о т с о е д и н е н и я разъема электро-

п р о в о д к и

1 Разъем электропроводки

3 Тяга дверной ручки

4 Тяга цилиндра замка

кость закрывания/открывания, при не-

обходимости повторите регулировку.

З а д н я я с д в и ж н а я д в е р ь ( м о д е л и

Corsa Combo)

11 Для снятия задней сдвижной две-

ри отболтите опорные элементы от

нижней и центральной направляющих

и снимите дверь с помощью ассис-

тента.

18 Снятие и установка

замков боковой двери

М о д е л и Corsa

1 Отсоедините провод от отрицатель-

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 Снимите обивку соответствующей

двери (см. Раздел 23).

3 Отделите изолирующую пленку от

рамы двери на сколько это требуется

для освобождения доступа к соответ-

ствующим деталям.

4 На задней двери снимите внут-

реннюю дверную ручку (см. Раздел 21).

При помощи оправки выбейте заклеп-

ки на рычаге кнопки фиксатора замка

задней двери, отсоедините рычаг и

держатель троса от дверной сборки.

5 На задней двери снимите направ-

ляющую стекла.

6 Рассоедините разъем электропро-

водки электромотора привода стекло-

подъемника

(см. сопр. иллюстрацию).

7 На передней двери отпустите 2

гайки и снимите установочную чашу

наружной дверной ручки

(см. иллюс-

трацию 18.6). Замечание: На задней

двери для снятия наружной ручки так

же необходимо снять установочную

чашу.

8 На передней двери высвободите

и отделите тягу дверной ручки от за-

щелки замка и приводную тягу от кор-

пуса цилиндра замка

(см. иллюстра-

цию 18.6).

9 Выверните 3 винта на задней тор-

цевой стенке двери

(см. сопр. иллю-

страцию) и отделите замок от рамы

двери.

10 Отсоедините трос привода внут-

ренней дверной ручки и кнопки вык-

лючения замка

(см. сопр. иллюстра-

цию).

11 Установка производится в порядке,

обратном порядку снятия. При необ-

ходимости замените изолирующую

пленку. Обратите внимание на надеж-

ность фиксации тросов и тяг. Не зах-

лопывая дверь, проверьте работу ме-

ханизма запирания.

М о д е л и Meriva

12 Отсоедините провод от отрицатель-

ной клеммы аккумуляторной батареи

(см. Главу 5).

13 Снимите обивку двери {см. Раз-

дел 23).

14 Отделите изолирующую пленку от

рамы двери на сколько это требуется

для освобождения доступа к соответ-

ствующим деталям.

15 Оттяните вверх фиксатор и рассо-

едините разъем электропроводки элек-

тромотора привода стеклоподъемника

на замке двери

(см. сопр. иллюст-

рацию).

16 Выверните 3 винта на задней тор-

цевой стенке двери и отделите за-

мок от рамы двери

(см. иллюстра-

цию 18.9).

17 Отсоедините трос привода внутрен-

ней дверной ручки и кнопки выключе-

ния замка

(см. иллюстрацию 18.10).

18 Установка производится в порядке,

обратном порядку снятия. При необ-

ходимости замените изолирующую

пленку. Не захлопывая дверь, проверьте

работу механизма запирания.

18.10 Трос (6) привода внутренней

д в е р н о й ручки и к н о п к и в ы к л ю ч е н и я

д в е р н о г о з а м к а

18.15 Ф и к с а т о р (1) разъема (2)

э л е к т р о п р о в о д к и (модели Meriva)

19 Снятие и установка

наружных ручек боковых

дверей

1 Снимите установочную чашу наруж-

ной дверной ручки (см. Раздел 18).

2 На задней двери снимите направ-

ляющую стекла (см. Раздел).

3 Высвободите и отсоедините тягу

наружной дверной ручки от защелки

замка.

4 Извлеките ручку вместе с тягой из

дверной сборки.

5 Установка производится в порядке,

обратном порядку снятия. Не захлопы-

вая дверь, проверьте работу механиз-

ма запирания.

20 Снятие и установка

цилиндра замка

Замечание:

Ниже приведено описа-

ние данной процедуры на примере

модели Corsa С.

Снятие

1 Снимите наружную ручку (см. Раз-

дел 19).

2 При помощи отвертки подденьте и

снимите стопорной кольцо с обратной

стороны корпуса цилиндра замка

(см.

сопр. иллюстрацию).

18.9 Винты (указаны с т р е л к а м и )

крепления з а м к а боковой д в е р и
