Peugeot 308. ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

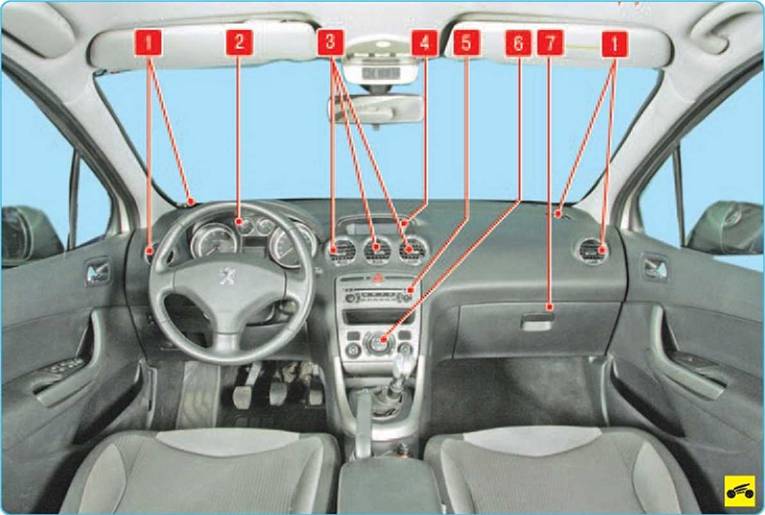

На автомобиль устанавливают панель приборов (рис. 11.1) разборной конструк­ции, состоящую из собственно декоратив­ной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, при­крепленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отоп­ления, вентиляции и кондиционирования воздуха, накладки, закрывающие узлы, рас­положенные под панелью приборов, орга­нов управления; сопла системы отопления и кондиционирования, вещевой ящик. В данном разделе описаны снятие и уста­новка вещевого ящика, так как эта работа необходима для получения доступа к узлам, расположенным под панелью приборов. Снятие нижнего декоративного щитка па­нели приборов описано в тех разделах, где оно необходимо (например, см. «Сня­тие и установка рулевой колонки», с. 167). В случае необходимости снятия панели при­боров в сборе обратитесь на специализиро­ванный сервис, так как ее каркас входит в силовую структуру кузова.

2. Снимите обивку передней двери (см. «Снятие и установка обивки и термовлаго- изоляции передней двери», с. 248).

3. Снимите динамик акустической системы (см. «Снятие и установка динамиков аудиоси­стемы», с. 234).

8. Извлеките из отверстия во внутренней панели двери держатель жгута проводов наружного зеркала и бокового указателя поворота.
