ОСОБЕННОСТИ КОНСТРУКЦИИ

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Устройство системы охлаждения показано на рис. 5.36. Система состоит из рубашки охлаждения, радиатора 6 с электровентилятором, расширительного бачка 11, водяного насоса 9, термостата, корпуса распределителя 4, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.

Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры и камеры сгорания и затем поступает к термостату В зависимости от положения клапана термостата жидкость поступает или в малый контур системы охлаждения (при низкой температуре), или в радиатор (при высокой температуре).

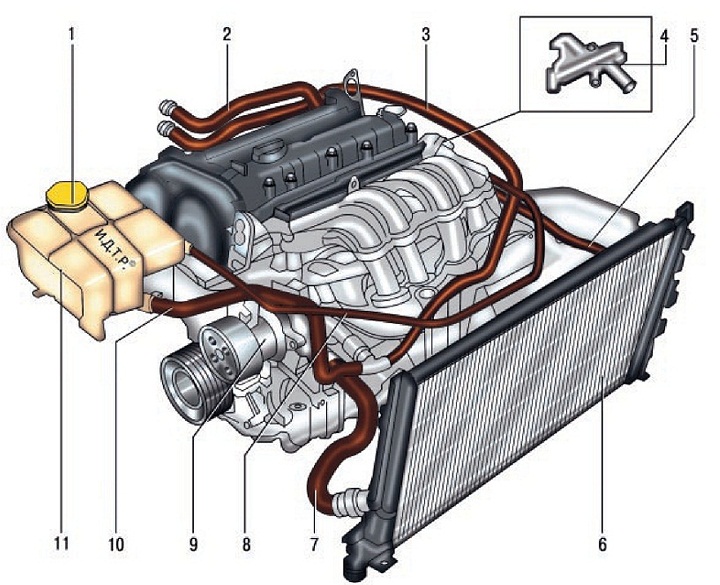

Рис. 5.36. Система охлаждения двигателя: 1 - пробка расширительного бачка; 2 - подводящий шланг отопителя; 3 - отводящий шланг отопителя; 4 - корпус распределителя; 5 - подводящий шланг радиатора; 6 - радиатор; 7 - отводящий шланг радиатора; 8 - паровой шланг расширительного бачка; 9 - водяной насос; 10 - жидкостный шланг расширительного бачка; 11 - расширительный бачок

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок парового шланга, соединяющего радиатор с расширительным бачком.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей

жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину установлены впускной и выпускной клапаны.
ПРИМЕЧАНИЕ_

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негер-метичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос вихревого типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен

на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, от шкива коленчатого вала, В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки, Насос ремонту не подлежит, поэтому при отказе (течь сальника или повреждение подшипников) его заменяют в сборе.
Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на блоке цилиндров. При температуре охлаждающей жидкости до (82± 1,5) °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При повышении температуры выше (82± 1,5) °С термостат начинает открываться, а при 97 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения.

Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.

Запорный клапан (на двигатели объемом 2,0 л не устанавливают) предназначен для ограничения циркуляции охлаждающей жидкости через расширительный бачок при работе непрогретого двигателя. Это уменьшает время прогрева двигателя и дает дополни-тельнуюэкономию топлива. При температуре охлаждающей жидкости 80 °С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок.

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Систему заполняют жидкостью (антифризом), не замерзающей при темпера^ре окружающей среды до -40 °С. Тип охлаждающей жидкости, залитой в систему охлаждения, - MOTORCRAFT SUPER PLUS 2000 (оранжевого цвета).

Жидкость MOTORCRAFT SUPER PLUS 2000, как и большинство современных охлаждающих жидкостей, изготовлена на основе моно-этиленгликоля.

ПРЕДУПРЕЖДЕНИЯ
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.

Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации.
В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя темпера^ры охлаждающей жидкости в красную зону.

Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает сигнальную лампу, которая предупреждает водителя о том, что температура двигателя

риближается к критическому пределу и двигатель необходимо остановить.

Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение сигнальной лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин-1. Одновременно загорается сигнальная лампа неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого повышения токсичности отработавших газов. В этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.
ПРИМЕЧАНИЕ_

Если двигатель перешел в режим работы только двух цилиндров, вернуть его в режим работы четырех цилиндров можно только путем выключения и последующего включения зажигания.
Если температура двигателя продолжает повышаться и после всех принятых мер, блок управления останавливает двигатель. Если в это время нажатием ноги педаль управления дроссельной заслонкой переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали.
