ОСОБЕННОСТИ КОНСТРУКЦИИ
Задняя подвеска полузависимая, рычажно-пружинная с продольными рычагами, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой U-образного сечения. Расположение элементов задней подвески на автомобиле показано на рис. 7.3.
Продольные рычаги 5 соединены с кузовом сайлентблоками 4. Верхние витки пружины 2 подвески уменьшены по диаметру. Верхние концы пружин опираются на упругие резиновые прокладки.
В балке подвески установлен стабилизатор поперечной устойчивости торсионного типа.
На рычагах подвески болтами с гайками закреплены нижние концы телескопических гидравлических амортизаторов 1 двустороннего действия. Верхние концы амортизаторов прикреплены к кузову через верхние разборные резинометаллические опоры.
о
|

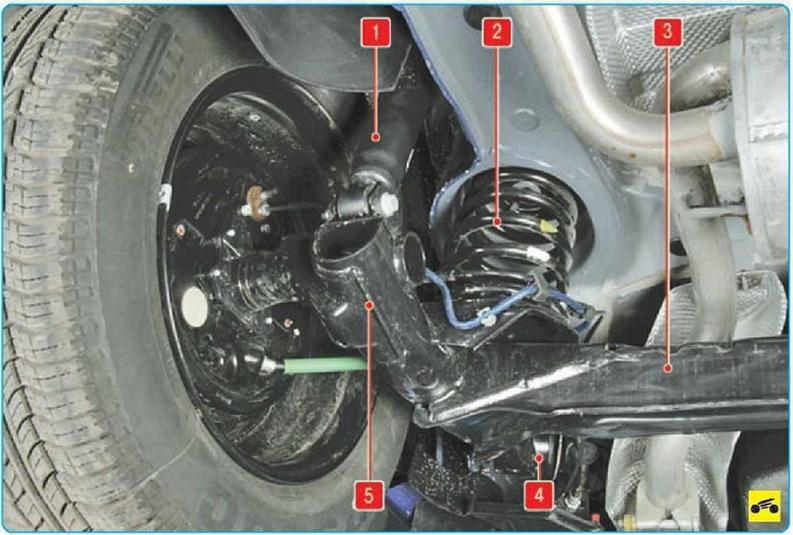

Рис. 7.3. Задняя подвеска (левая сторона, правая сторона симметрична): 1 - амортизатор задней подвески; 2 - пружина задней подвески; 3 - балка задней подвески (стабилизатор поперечной устойчивости торсионного типа установлен внутри балки); 4 - сайлентблок крепления рычага задней подвески; 5 - рычаг задней подвески |
типа (уплотнение в подшипнике установлено только с внутренней стороны ступицы, поэтому в гнездо с наружной стороны ступицы установлен защитный металлический колпак).
Fiat Albea. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причина неисправности | Способ устранения |
| Шум и стук в подвеске | |
| Неисправен амортизатор | Замените амортизаторы |
| Ослабление крепления амортизатора или износ втулок проушин амортизатора | Затяните болты нижнего и верхнего креплений амортизатора или замените втулки |
| Износ сайлентблоков продольных рычагов подвески | Замените сайлентблоки |
| Осадка или поломка пружины | Замените пружины |
| Выход из строя подшипника ступицы заднего колеса | Замените ступицу |
| Увод автомобиля от прямолинейного движения | |
| Неодинаковое давление воздуха в шинах | Установите нормальное давление в шинах |
| Разный износ или рисунок протектора шин колес | Замените шины |
| Нарушен угол развала, схождения | Устраните причину нарушения углов развала и схождения и отрегулируйте углы |
| Осадка или поломка одной из пружин | Замените пружины |
| Деформация продольных рычагов | Замените деформированные рычаги |
| Износ сайлентблоков продольных рычагов подвески | Замените сайлентблоки |
| Повышенный шум или неравномерный износ протектора шин | |
| Давление воздуха в шинах не соответствует норме | Установите нормальное давление |
| Нарушены параметры установки колес | Устраните причины нарушения параметров установки колес, отрегулируйте углы установки колес |
| Перегрузка автомобиля | Не допускайте перегрузки автомобиля |
| Нарушение балансировки колес | Отбалансируйте колеса |
