Fiat Albea. ПЕРЕДНЯЯ ПОДВЕСКА
Fiat Albea. ПЕРЕДНЯЯ ПОДВЕСКА
Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Расположение элементов передней подвески на автомобиле показано на рис. 7.1.
Основной элемент передней подвески - телескопическая амортиза- торная стойка 3 (см. рис. 7.1), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке 3 собраны витая цилиндрическая пружина, буфер сжатия, защитный кожух стойки и верхняя опора. Через упорный подшипник, установленный в верхней опоре, нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 4 передней подвески. Рычаг 6 передней подвески прикреплен задней частью к поперечине 1 подвески с помощью сайлентблока 2 и резиновой втулки 8, а передней частью
|

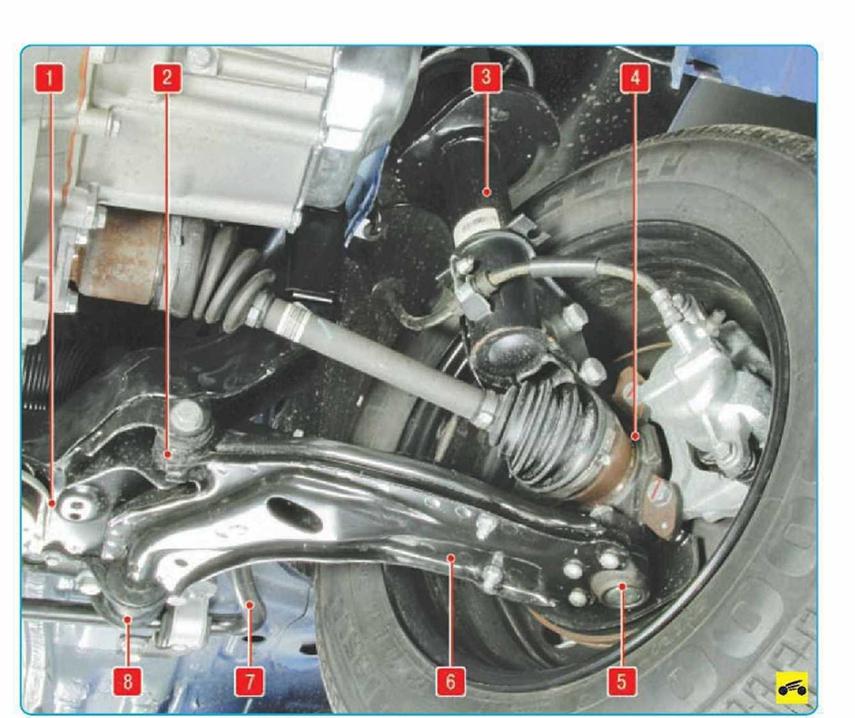

Рис. 7.1. Передняя подвеска (левая сторона, правая сторона симметрична): 1 - поперечина передней подвески; 2 - передний шарнир (сайлентблок) рычага передней подвески; 3 - амортизаторная стойка; 4 - поворотный кулак; 5 - шаровая опора передней подвески; 6 - рычаг передней подвески; 7 - стабилизатор поперечной устойчивости; 8- задний шарнир рычага передней подвески |
через шаровую опору 5 соединен с нижней частью поворотного кулака 4 передней подвески. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.
Стабилизатор поперечной устойчивости 7 с установленными на нем резиновыми подушками соединен с поперечиной 1 передней подвески и с рычагами 6 четырьмя скобами.
Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причина неисправности | Способ устранения |
| Шум и стук при движении автомобиля | |
| Ослабление крепления к поперечине скоб стабилизатора поперечной устойчивости автомобиля и его стоек к амортизаторной стойке и стабилизатору | Подтяните ослабленные резьбовые соединения |
| Износ резиновых элементов стабилизатора и его стоек | Замените изношенные детали |
| Износ резинового элемента верхней опоры амортизаторной стойки | Замените верхнюю опору амортизаторной стойки |
| Износ шаровой опоры | Замените шаровую опору |
| Износ шарниров рулевых тяг | Замените изношенные шарниры |
| Износ подшипников ступиц передних колес или ослабление крепления гайки ступицы | Замените подшипник или подтяните гайку |
| Поломка пружины передней подвески | Замените пружину |
| Разрушение буфера сжатия амортизаторной стойки | Замените буфер сжатия |
| Недопустимый дисбаланс передних колес | Отбалансируйте колеса |
| ; Увод автомобиля от прямолинейного движения по горизонтальной дороге | |
| Неодинаковое давление воздуха в шинах | Отрегулируйте давление воздуха в шинах |
| Нарушение углов продольного наклона оси поворота передних колес | Регулировка углов продольного наклона оси поворота передних колес конструкцией автомобиля не предусмотрена. Если значения углов не укладываются в допустимые диапазоны, необходимо подтянуть все крепежные детали передней подвески и заменить поврежденные или изношенные детали, поврежденный кузов отремонтируйте |
| Нарушение углов развала передних колес | Тоже ! |
| Неодинаковая осадка пружин | Замените просевшую пружину |
| Значительная разница в износе протектора шин | Замените шины |
| Шина неправильно установлена на диск | Правильно смонтируйте шину на диск, учитывая направление вращения, а также внутреннюю или наружную сторону шины |
| Повышенный или неравномерный износ протектора шин | |
| Нарушены схождение и углы установки передних колес | Отрегулируйте схождение и устраните причины нарушения углов установки колес |
| | Повышенный износ шаровых опор, шарниров рулевых тяг и шарниров (сайлентблоков) подвески | Замените изношенные детали |
| Недопустимый дисбаланс колес | Отбалансируйте колеса |
| Деформирован кузов или повреждены детали подвески Отремонтируйте кузов и замените поврежденные детали | |
| Нарушена работа амортизаторной стойки | Замените амортизаторную стойку |
