Peugeot 308. ЗАДНЯЯ ПОДВЕСКА
Задняя подвеска полунезависимая, рычажно-пружинная с продольными рычагами 4 (рис. 7.3), шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 3. Верхние и нижние концы пружин 2 упираются в упругие резиновые прокладки.
|

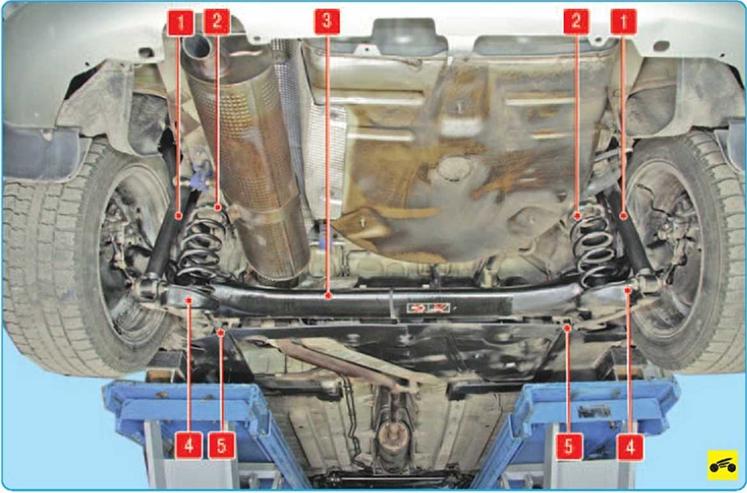

Рис. 7.3. Расположение элементов задней подвески на автомобиле: 1 - амортизатор задней подвески; 2 - пружина задней подвески; 3 - балка задней подвески; 4 - рычаг задней подвески; 5 - резинометаллические шарниры (сай- лентблоки) |
К рычагам 4 приварены кронштейны, к которым прикреплены ступицы задних колес и щиты тормозных механизмов задних колес. Впереди к рычагам подвески приварены втулки, в которые запрессованы резинометаллические шарниры 4 (сайлентблоки).
На рычагах 4 подвески болтами закреплены нижние концы гидравлических амортизаторов 1 двустороннего действия. Верхние концы амортизаторов прикреплены к кузову.
|
|

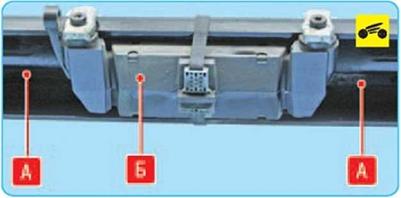

В балку задней подвески встроен стабилизатор А поперечной устойчивости, который не демонтируется, и амортизатор вибраций Б, поглощающий вредные вибрации задней подвески. Амортизатор прикреплен к балке задней подвески двумя болтами.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причина неисправности | Способ устранения |
| Шум и стук в подвеске при движении автомобиля | |
| Неисправен амортизатор | Замените амортизатор |
| Ослабление крепления амортизатора или износ втулки проушин амортизатора | Затяните болт с гайкой нижнего крепления амортизатора или замените втулки |
| Износ сайлентблоков продольных рычагов подвески | Замените сайлентблоки |
| Осадка или поломка пружины | Замените пружину |
| Выход из строя подшипника ступицы колеса | Замените подшипник |
| Увод автомобиля от прямолинейного движения | |
| Неодинаковое давление воздуха в шинах | Установите нормальное давление в шинах |
| Шины колес имеют разный износ или рисунок протектора | Замените шины |
| Нарушен угол развала | Устраните причину нарушения угла развала |
| Осадка или поломка одной из пружин | Замените пружину |
| Деформация продольных рычагов | Замените рычаги |
| Износ сайлентблоков продольных рычагов | Замените сайлентблоки |
| Повышенный или неравномерный износ протектора шин | |
| Давление воздуха в шинах не соответствует норме | Установите нормальное давление |
| Нарушены параметры установки колес | Устраните причины нарушения параметров установки колес |
| Перегрузка автомобиля | Не допускайте перегрузки автомобиля |
| Нарушение балансировки колес | Отбалансируйте колеса |
