Ford Mondeo — электросхема. Наружные зеркала заднего вида с электроприводом

Ford Mondeo - электросхема. Наружные зеркала заднего вида с электроприводом

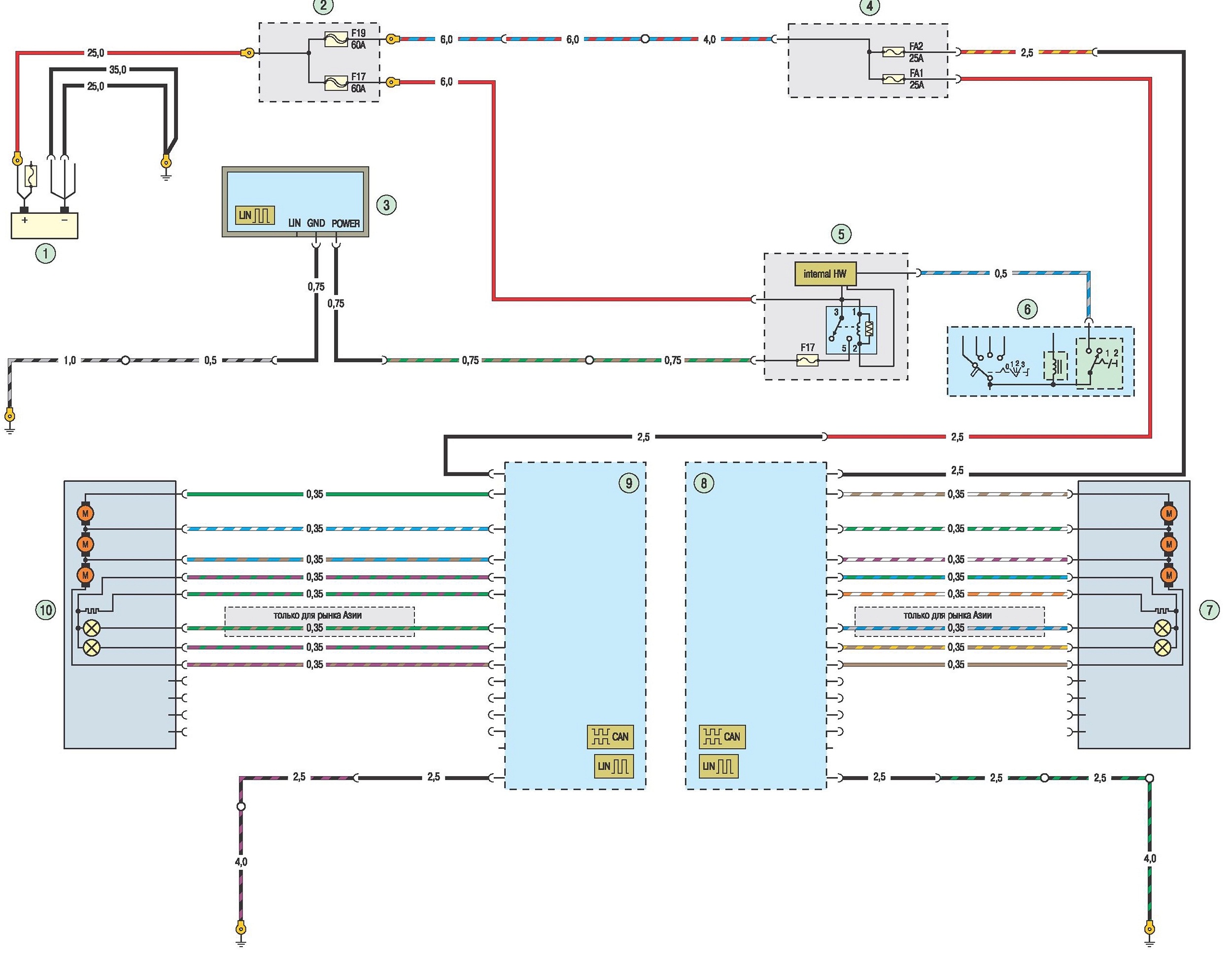

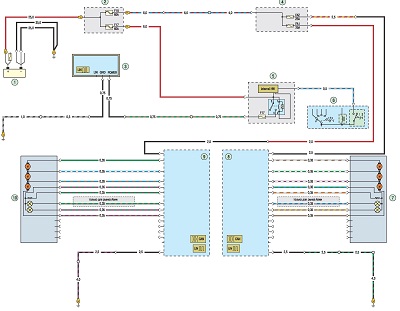

Схема 11. Наружные зеркала заднего вида с электроприводом: 1 - аккумуляторная батарея; 2 - монтажный блок реле и предохранителей в подкапотном пространстве; 3 - выключатель блокировки замка левой передней двери; 4 - задний монтажный блок предохранителей в салоне; 5 - многофункциональный электронный блок в салоне; б - выключатель зажигания; 7 - правое наружное зеркало заднего вида; 8 - блок управления электрооборудованием правой передней двери; 9 - блок управления электрооборудованием левой передней двери; 10 - левое наружное зеркало заднего вида
