Предохранители Лада Калина (ВАЗ 11173-11183-11193)
Предохранители Лада Калина (ВАЗ 11173-11183-11193)

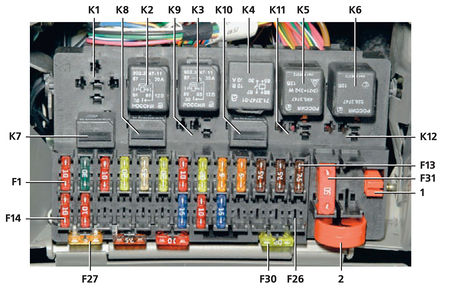

Монтажный блок реле и предохранителей:
F1-F31 - предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извлечения реле большого размера
| Предохранители монтажного блока | |
|---|---|
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
|---|---|---|
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | - | - |
