Nissan Qashqai, Qashqai+2. ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ
Вам потребуются: баллонный ключ, штангенциркуль или линейка.
ПРИМЕЧАНИЕ
| Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.
|
1.

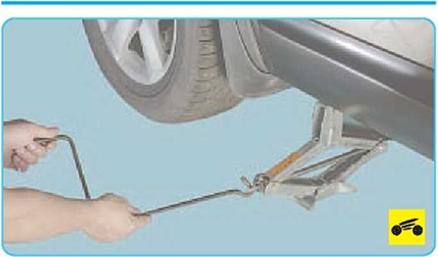

Установите автомобиль на подъемник или домкрат (подставки).

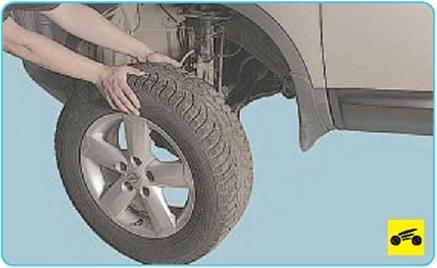

2. Снимите переднее колесо.
|
|

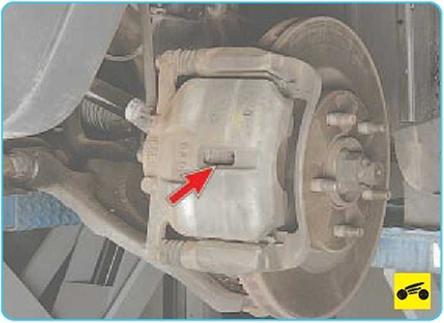

3. Проверьте через отверстия в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимого значения (табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 212).
|
|

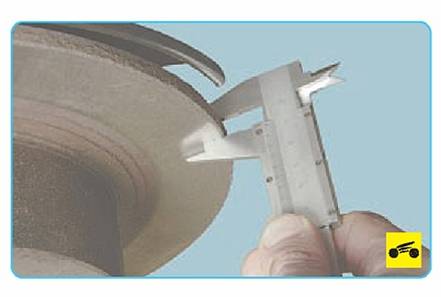

4. Измерьте толщину тормозного диска в восьми точках, равномерно расположенных по окружности (через 45°), приблизительно в 15 мм от наружного края диска. Если его толщина меньше допустимого значения (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормозного механизма переднего колеса», с. 214).
|
|

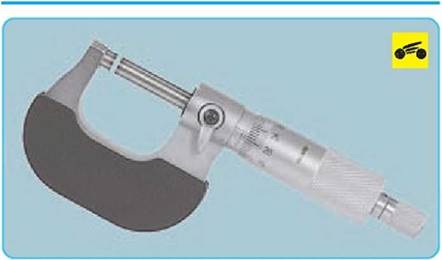

Измерять толщину тормозного диска удобнее с помощью микрометра.

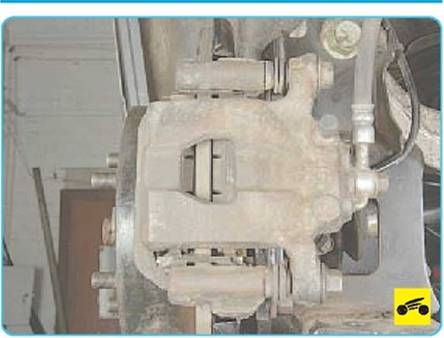

5. Проверьте степень износа тормозных колодок...
6. ...и тормозного диска тормозного механизма заднего колеса (для наглядности показано со снятым суппортом тормозного механизма заднего колеса).
|

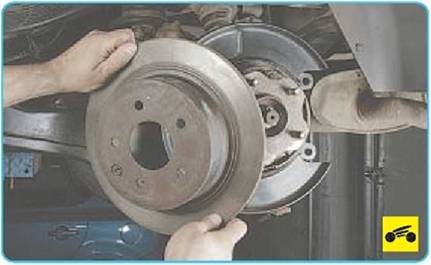

7. Снимите тормозной диск заднего колеса... |
|
|

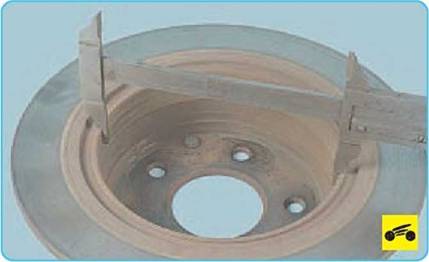

8. ...и проверьте износ тормозного диска стояночной тормозной системы (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 216).
|
|

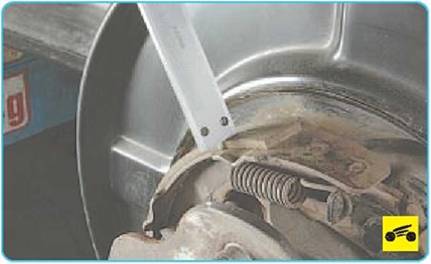

9. Проверьте степень износа накладок тормозных колодок стояночной тормозной системы. Величина допустимой толщины накладки тормозной колодки приведена в таблице 9.1.
| РАЗМЕРЫ ТОРМОЗНЫХ колодок и дисков | Таблица 9.1 |
| Параметр | Значение, мм |
| Тормозные механизмы передних колес | |
| Номинальная толщина тормозного диска | 26,0 |
| Минимально допустимая толщина тормозного диска при износе | 24,0 |
| Максимальное биение диска | 0,035 |
| Минимально допустимая толщина фрикционной накладки тормозной колодки при износе | 2,0 |
| Тормозные механизмы задних колес | |
| Номинальная толщина тормозного диска | 9,0 |
| Минимально допустимая толщина тормозного диска при износе | 8,0 |
| Максимальное биение диска | 0,035 |
| Минимально допустимая толщина фрикционной накладки тормозной колодки при износе | 2,0 |
| Номинальная толщина фрикционной накладки тормозной колодки стояночного тормоза | 3,2 |
| Минимально допустимая толщина фрикционной накладки тормозной колодки стояночного тормоза при износе | 1,5 |
| Номинальный диаметр тормозного диска стояночной тормозной системы при износе | 172,0 |
| Максимальный диаметр тормозного диска стояночной тормозной системы при износе | 173,0 |
