Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ

Система принудительного обдува обеспечи­вает равномерный проток воздуха из передней части салона автомобиля через корпус датчика.

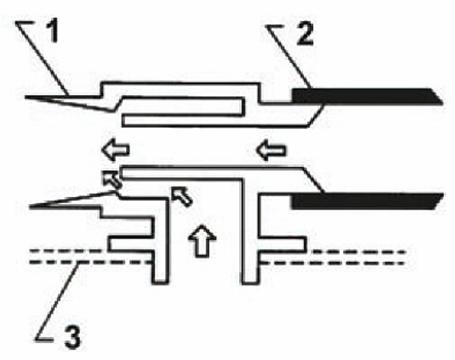

Для организации движения воздуха исполь­зуется принцип эжекции. Схема эжектора си­стемы показана на рис. 12.9. Часть воздуха из корпуса 3 климатического блока под повы­шенным давлением подается в диффузор 1. При этом на выходе из диффузора образует­ся разрежение. В зону разрежения подсасы­вается воздух через воздуховод 2, второй ко­нец которого подсоединен к корпусу термо­датчика. Этим и обеспечивается постоянное движение воздуха из салона вокруг термоэле­мента датчика.

Вам потребуются: торцовая головка «на 10», ключ TORX Т20, удлинитель, от­вертка с плоским лезвием, кисточка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните два болта крепления рукояток привода замка капота и замка люка наливной горловины к кронштейну.

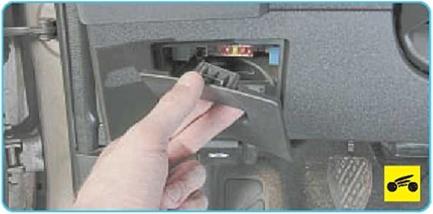

3. Преодолевая сопротивление фиксато­ров, снимите крышку монтажного блока в са­лоне автомобиля.

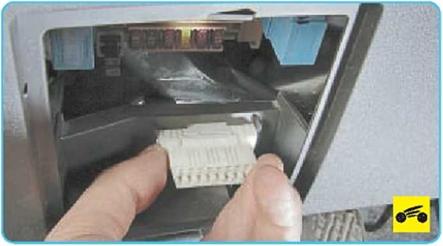

4. Отожмите фиксаторы и протолкните ко­лодку диагностического разъема через отвер­стие в нижней облицовке панели приборов.

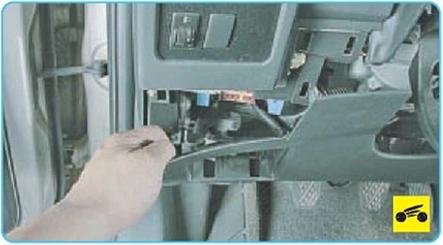

5. Преодолевая сопротивление фиксато­ров, отведите нижнюю облицовку панели при­боров вниз.

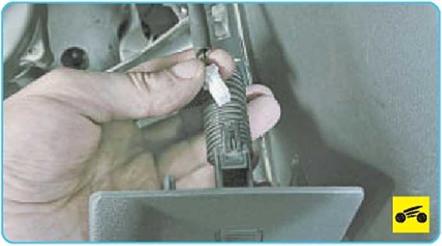

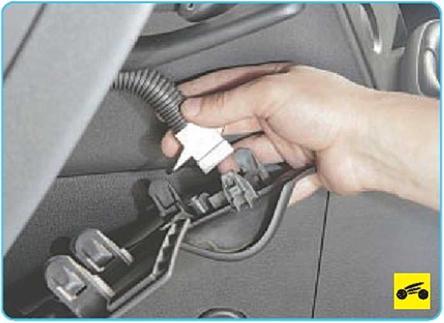

6. Нажмите на фиксатор колодки жгута про­водов датчика температуры воздуха в салоне...

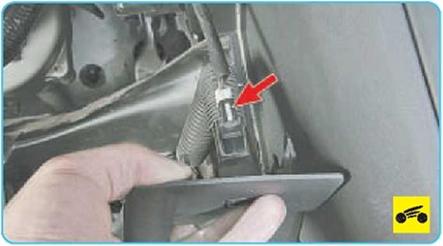

8. Выверните болт крепления датчика тем­пературы воздуха в салоне к нижней облицов­ке панели приборов...

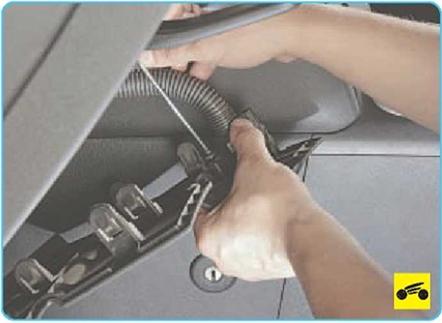

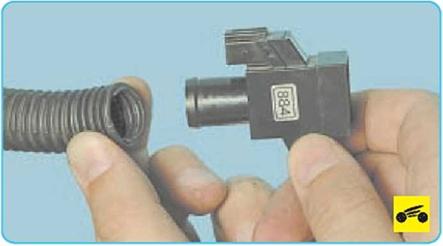

10. Отсоедините корпус датчика температу­ры воздуха в салоне от воздуховода.

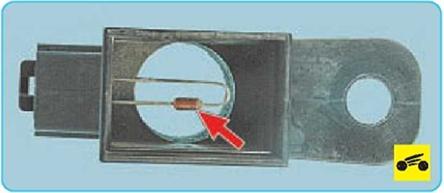

11. Очистите кисточкой термоэлемент дат­чика от налипшей пыли.

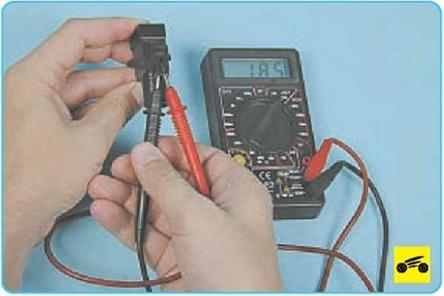

12. Проверьте техническое состояние дат­чика (табл. 12.1).

13. Установите датчик и все снятые детали в обратной последовательности.
